擋板門又稱風道擋板門或煙道擋板門，是工業管道系統中用于??精準截?cái)嗷蛘{(diào)節介質流動??的關鍵設備，廣泛應用于電力（燃煤/燃?xì)怆姀S）、冶金、化工、建材等行業的氣體輸送管道（如煙氣、熱風、粉塵氣等）中。
擋板門的功能特性
擋板門的主要功能是通過??90°角行程啟閉動作??，實現管道內介質的??完全流通（全開狀態）或完全截?cái)啵ㄈP(guān)狀態）??，為系統檢修、工藝切換、安全隔離等場景提供可靠保障。
- ??啟閉角度??：標準90°角行程（部分回轉式），通過旋轉葉片實現全開（介質全流通）與全關（介質零泄漏截?cái)啵﹥煞N極限狀態；
- ??控制類型??：常規為??開關型??（即僅控制通斷，非連續調節流量），特殊需求可定制調節型；
- ??葉片狀態??：全開時葉片與氣流方向平行（阻力最小），全關時葉片垂直于氣流方向（密封面緊密貼合）。
擋板門的技術性能參數
??1、執行機構與驅動方式??
- 標配執行機構為??90°角行程部分回轉式??（適配開關型控制需求），支持手動、電動、氣動三種驅動模式：
- 手動：適用于小規格、低頻操作場景（如小型風道檢修門），通過手輪或蝸輪蝸桿機構直接驅動；
- 電動：通過電動執行器（如伺服電機+減速機）實現遠程自動化控制，適配DCS/SIS系統集成，操作便捷且可記錄啟閉狀態；
- 氣動：以壓縮空氣為動力源（如氣缸或氣動馬達），響應速度快（毫秒級），適合防爆或高頻切換場景（如電廠脫硫系統緊急隔離）。
??
2、工作壓力??
- 常規設計耐壓能力??＜26000Pa（約0.26bar）??，可滿足大多數通風、煙氣輸送管道的低中壓工況；
- 對于大規格尺寸（如寬度＞2m、高度＞3m）或高壓差工況（如爐膛出口正壓管道），需根據實際壓力參數單獨設計加固結構（如加厚葉片、加強筋板、多支撐點布局）。
??
3、密封性能??
- 標準密封效率??＞99%??（即漏風率≤1%），通過葉片與框架間的??彈性密封組件??（如耐高溫石棉橡膠板、硅橡膠條或不銹鋼彈簧片）實現接觸式密封；

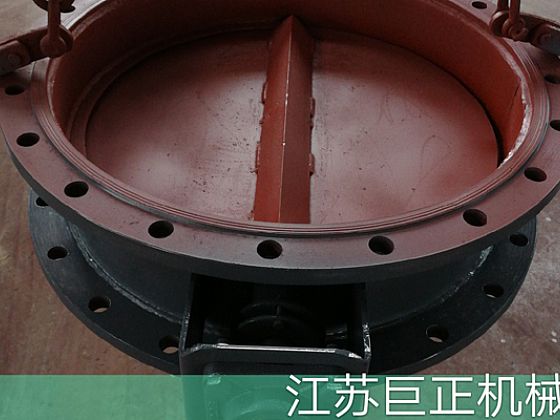

- 特殊高密封需求場景（如脫硫塔出口零泄漏要求、危廢處理系統防串氣），可升級為??雙密封結構??（主密封+輔助密封）或??充氣密封技術??，密封效率提升至??99.5%以上??（漏風率≤0.5%）。
??
4、工作溫度??
- 常規耐溫范圍??＜350℃??（適用于一般煙氣、熱風管道）；
- 高溫工況（如電廠鍋爐省煤器出口、冶金高爐熱風管道）可定制??耐高溫材質方案??：葉片采用1Cr25Ni20Si2（不銹鋼）、0Cr25Ni20（310S）等耐熱鋼，密封材料替換為陶瓷纖維氈或石墨盤根，耐高溫?fù)醢屣L(fēng)門可達??1100℃??（需配合隔熱層與冷卻結構設計）。
總之，擋板門主要安裝在燃煤鍋爐吸收塔煙道前后，在原煙道、凈煙道及旁路煙道系統中起截?cái)嘟橘|(zhì)的作用，具有全開及全關功能，動作靈活，運行可靠，廣泛應用在化工、冶金??、電廠等領域。
